Volkswagen Up! Betriebsanleitung :: Glühlampen im Frontscheinwerfer auswechseln

Volkswagen Up! Betriebsanleitung / Selbsthilfe / Glühlampenwechsel / Glühlampen im Frontscheinwerfer auswechseln

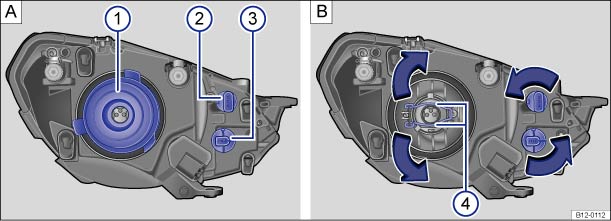

Abb. 161

Im Motorraum: Rückansicht des
linken Frontscheinwerfers mit Gummiabdeckung: ① Abblendlicht und Fernlicht, ② Standlicht und Tagfahrlicht, ③ Blinklicht sowie Sicherungsbügel ④.

Lesen und beachten Sie zuerst die einleitenden Informationen
und Sicherheitshinweise

Einleitung
zum Thema 

Der Frontscheinwerfer muss für den Lampenwechsel nicht ausgebaut werden.

Handlungen nur in der angegebenen Reihenfolge ausführen:
⇒ Abb. 161 
Abblendlicht und Fernlicht Standlicht und Tagfahrlicht Blinklicht vorn
1. Checkliste beachten und Handlungen durchführen ⇒ Informationen zum Glühlampenwechsel .
2. Motorraumklappe öffnen ⇒ Vorbereitungen
zu Arbeiten im Motorraum .
3. Anschlussstecker an der H4-Glühlampe abziehen. Gummiabdeckung an den Laschen abziehen. Lampenhalter bis zum Anschlag entgegen dem Uhrzeigersinn drehen und mit der Glühlampe nach hinten herausziehen.
Sicherungsbügel ④ in Pfeilrichtung nach vorn drücken, zur Seite aushaken und wegklappen.
4. Glühlampe aus dem Lampenhalter entnehmen.
5. Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Ausführung ersetzen.
6. Glühlampe einsetzen, die Sicherungsbügel ④ zurückklappen und einhaken. Lampenhalter in den Scheinwerfer einsetzen und im Uhrzeigersinn bis zum Anschlag drehen. Lampenhalter in den Scheinwerfer einsetzen und im Uhrzeigersinn bis zum Anschlag drehen.
7. Gummiabdeckung anbringen und auf richtigen Sitz kontrollieren. Anschlussstecker auf die H4-Glühlampe aufstecken.

Die Abbildungen zeigen den linken Scheinwerfer von
hinten. Der rechte Scheinwerfer ist spiegelbildlich aufgebaut.
