Montageübersicht - Rad

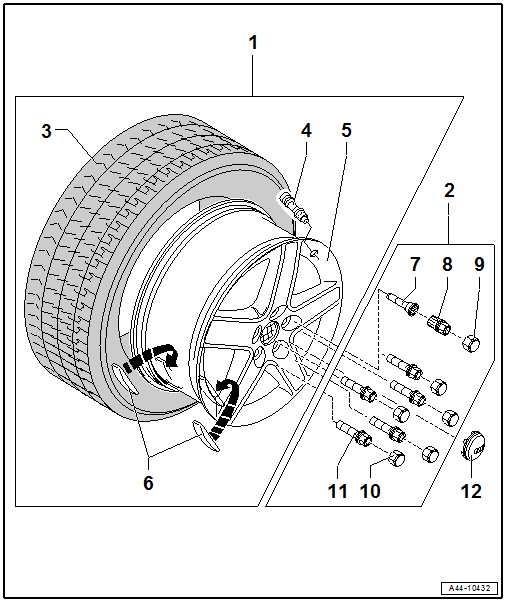

Montageübersicht - Rad, konventionell

VW UP. Ratgeber Räder, Reifen - Allgemeine Informationen


  1. Rad
    • Rad montieren
  2. Radschrauben
    • unterschiedliche Ausführungen
  3. Reifen
    •  "Informationen zu Reifen"
  4. Ventil/Sensor für Reifendruck
    • Ventil immer ersetzen
    • nur Ventil gemäß → Elektronischen Ersatzteilkatalog "ETKA" verbauen
    •  "Sensor für Reifendruck"
  5. Felge
    • Montagehinweise beachten
    •  "Informationen zu Felgen"
    •  "Aufbau - Felge"
  6. Klebeauswuchtgewichte
    • maximal 60 Gramm je Felgenhorn zulässig
    • Scheibenrad an der zu klebenden Stelle schmutz- und fettfrei reinigen
    • Schutzfolie abziehen
    • Auswuchtgewichte an dafür vorgesehene Flächen ankleben
  7. Diebstahlhemmende Radschraube
    • Montagehinweise beachten
    • Handhabung
  8. Adapter für diebstahlhemmende Radschraube
    • auf Radschraube aufstecken
  9. Abdeckkappe für diebstahlhemmende Radschrauben
  10. Abdeckkappen für Radschrauben
  11. Radschrauben
    • Anzugsdrehmoment: → Fahrwerk, Achsen, Lenkung.

Hinweis

darauf achten, dass die richtigen Radschrauben montiert werden → Elektronischen Ersatzteilkatalog "ETKA"

  • Montagehinweise beachten
  1. Nabenabdeckung
    • aus- und einbauen

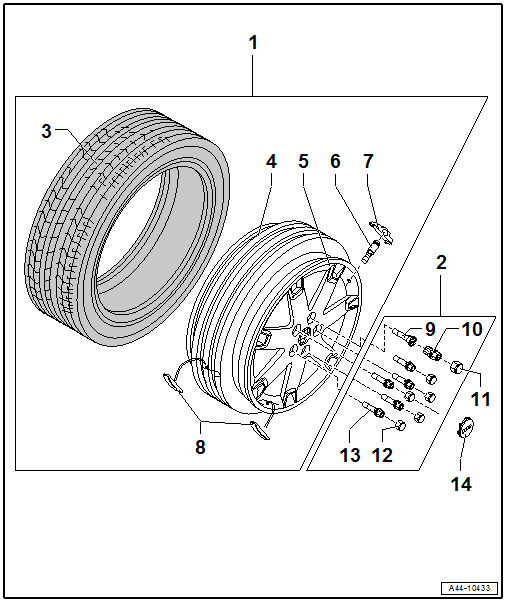

Montageübersicht - Rad, PAX

VW UP. Ratgeber Räder, Reifen - Allgemeine Informationen


  1. Rad
    • Rad montieren
  2. Radschrauben
    • unterschiedliche Ausführungen
  3. Pax- Reifen
    • Beschriftung auf der Seitenwand des Reifens
  4. Stützring
  5. Rad für Pax- Reifen
    • Montagehinweise beachten
  6. Metallventilkörper
    • nur Ventil gemäß → ETKA verbauen
    • wird komplett geliefert
  7. Radelektronik
    • Batterien müssen komplett ersetzt werden
    • Restlebensdauer, Temperatur, Luftdruck ist über Diagnose mit Fahrzeugdiagnose-, Mess- und Informationssystem -VAS 5051- auslesbar

Radelektronik System Beru

Radelektronik System Siemens

  1. Klebeauswuchtgewichte
    • maximal 60 Gramm je Felge zulässig
    • Scheibenrad an der zu klebenden Stelle schmutz- und fettfrei reinigen
    • Schutzfolie abziehen
    • Auswuchtgewichte an dafür vorgesehene Flächen ankleben
  2. Diebstahlhemmende Radschraube
    • Montagehinweise beachten
    • Handhabung
  3. Adapter für diebstahlhemmende Radschraube
    • auf Radschraube aufstecken
  4. Abdeckkappe für diebstahlhemmende Radschrauben
  5. Abdeckkappen für Radschrauben
  6. Radschrauben

Hinweis

darauf achten, dass die richtigen Radschrauben montiert werden → Elektronischen Ersatzteilkatalog "ETKA"

  • Montagehinweise beachten
  1. Nabenabdeckung
    • aus- und einbauen
