Montageübersicht - Sonnenblenden


Hinweis

VW UP. Karosserie-Montagearbeiten Innen

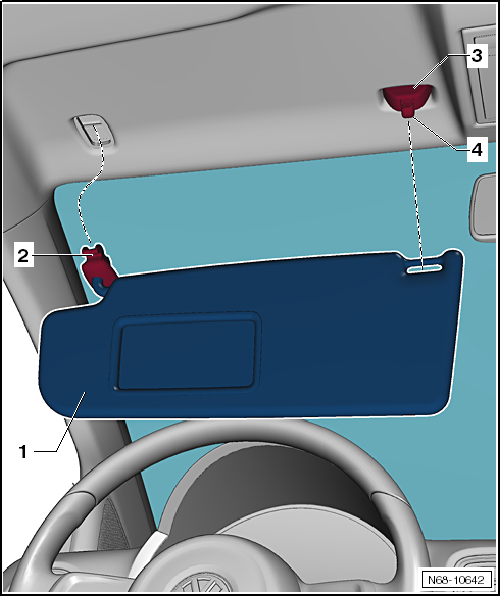

  1. Sonnenblende
    • aus- und einbauen
  2. Sonnenblendenlager
    • mit Abdeckung/Verriegelung
  3. Abdeckkappe
  4. Mittellager für Sonnenblende
    • aus- und einbauen

Sonnenblende aus- und einbauen

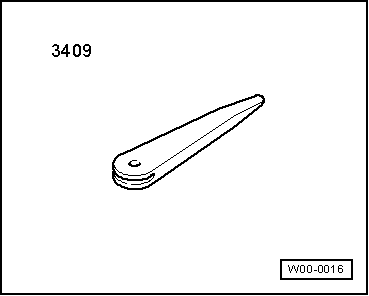

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Der Aus- und Einbau ist für die Fahrerseite beschrieben. Der Aus- und Einbau für die Beifahrerseite erfolgt sinngemäß.

Ausbauen

VW UP. Karosserie-Montagearbeiten Innen

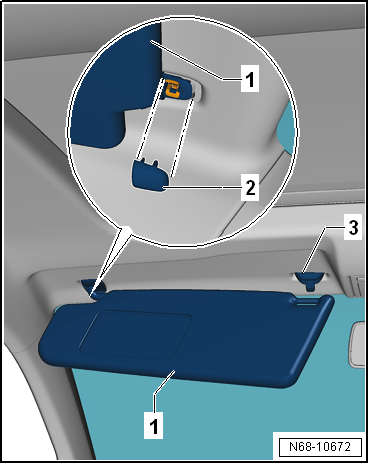

-  Sonnenblende -1- aus dem Mittellager für Sonnenblende -3- herausnehmen.

-  Abdeckung/Verriegelung -2- mit Demontagekeil -3409- am Sonnenblendenlager lösen.

VW UP. Karosserie-Montagearbeiten Innen

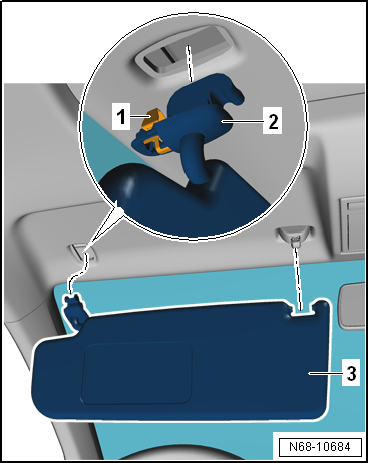

-  Halteklammer -1- und Sonnenblendenlager -2- mit Demontagekeil -3409- aus der Aufnahme der Karosserie lösen.

-  Sonnenblendenlager -2- aus der Aufnahme der Karosserie herausführen und Sonnenblende -3- abnehmen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

VW UP. Karosserie-Montagearbeiten Innen


Mittellager für Sonnenblende aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Der Aus- und Einbau ist für die Fahrerseite beschrieben. Der Aus- und Einbau für die Beifahrerseite erfolgt sinngemäß.

Ausbauen

VW UP. Karosserie-Montagearbeiten Innen


-  Abdeckkappe -2- mit dem Demontagekeil -3409- lösen und vom Mittellager für Sonnenblende -1- abnehmen.


Hinweis

Abdeckkappe ist gleichzeitig die Verriegelung des Mittellagers für Sonnenblende.

-  Mittellager für Sonnenblende -1- aus der Aufnahme der Karosserie ausbauen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

VW UP. Karosserie-Montagearbeiten Innen


Dachhaltegriff aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen

VW UP. Karosserie-Montagearbeiten Innen

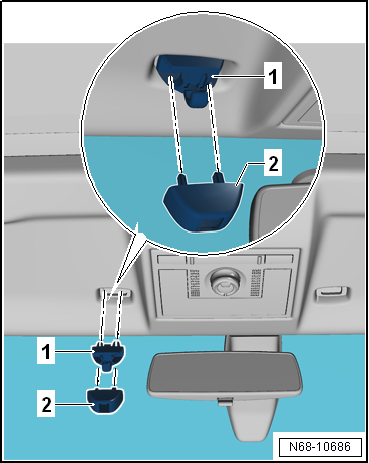

-  Dachhaltegriff -1- herunterklappen und Abdeckkappen -2- mit Demontagekeil -3409- entriegeln.

-  Abdeckkappen -2- bis zum Anschlag herausziehen und Dachhaltegriff aus den Aufnahmen lösen.


Hinweis

Alternativ ist es möglich, die Abdeckkappen vorsichtig mit einem Schraubendreher zu entriegeln.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
